МОН-50 - Мина противопехотная



Поражение человеку (или нескольким одновременно) при взрыве мины наносится готовыми убойными элементами (шарики или цилиндры) вылетающими в направлении противника в секторе по горизонту 54 градуса на дальность до 50 метров [1] . Высота сектора поражения от 15 см до 4 метров на предельной дальности. Взрыв производится оператором с пульта управления при появлении противника в секторе поражения, или же при задевании солдатом противника за обрывной датчик взрывателя МВЭ-72, или же за натяжной датчик (проволочный) взрывателя серии МУВ.

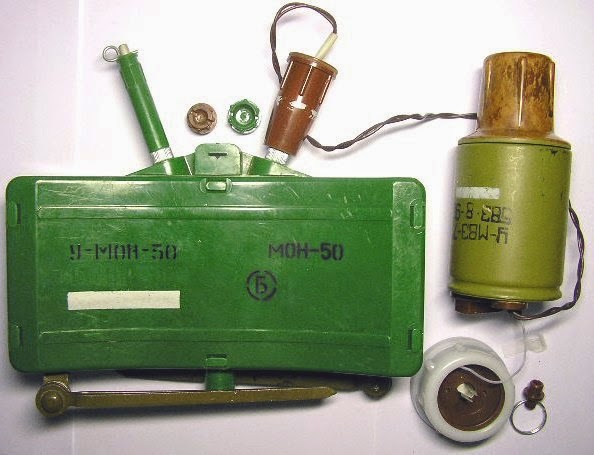

Сама мина взрывателями не комплектуется, а имеет в верхней части два гнезда с резьбой под запал МД-5М, электродетонатор ЭДП-Р. Таким образом мина может приводиться в действие одним из двух способов. Резьба гнезд совпадает с резьбой запалов УЗРГМ, так, что в экстренных случаях возможно снаряжение мины без использования запалов МД-5М. Мина комплектуется струбциной, двумя пластмассовыми пеналами для средств взрывания (запалов типа МД-5М или электродетонаторов), одним электродетонатором ЭДПр, электронакольным механизмом (для приведения в действие запала МД-5М электрическим способом). На снимке показан комплект одной мины. Взрывателями, запалами и иными средствами взрывания не комплектуется. Мины по 2 шт. укладываются в брезентовые сумки с лямками для переноски. 3 таких комплекта укладываются в деревянный ящик весом брутто 25 кг. Мины могут поставляться в составе комплекта управляемого противопехотного минного поля.

Дальнейшим развитием мины МОН-50 стала мина МОН-90 Является аналогом американской мины M18 Claymore.

Масса мины 2 кг
Масса взрывчатого вещества 0,7 кг
Ширина корпуса мины 22,6 см
Высота корпуса мины 9 см
Толщина корпуса мины 6,6 см
Количество поражающих элементов 490 - 540 шт
Зона поражения по горизонтали 54 градуса
Зона поражения по вертикали 4 метра
Зона поражения по дальности 50 метров
